408V & 408T Series

Back to Manual Contents

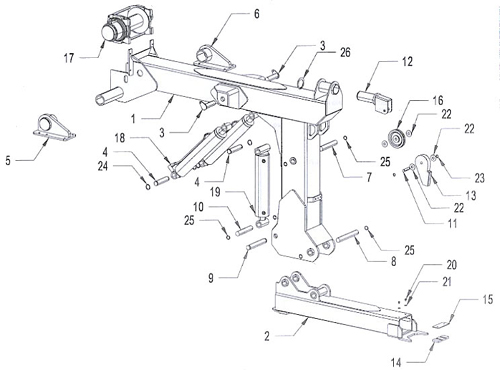

408V Integrated Boom Components Single Line

ITEM PART NUMBER DESCRIPTION NUMBER REQUIRED
1 6I1021 INTEGRATED BOOM 1
2 6I1070 INTEGRATED OUTER LOWER BOOM 1
3 6I1240 PIN- BOOM LIFT CYLINDER ROD 2
4 6I1245 PIN - BOOM LIFT CYLINDER BASE 2
5 6I1330L TRUNNION BRACKET - LEFT 1
6 6I1330R TRUNNION BRACKET - RIGHT 1
7 6I1545 PIN - POWER TILT CYLINDER BASE 1
8 6I1620 PIN- OUTER BOOM PIVOT 1
9 6I1625 PIN- POWER TILT RESTRICTOR 1
10 6I1740 PIN - POWER TILT CYLINDER ROD 1
11 61364 PULLEY PIN 1
12 61366 SWIVEL INSERT 1
13 61370 WIRE ROPE FOLLOWER 1
14 65753 NYLATRON WEAR PAD 1/2 x 2-1/2 1
15 65758 NYLATRON SPACER PAD 1
16 69120 PULLEY - 6" 1
17 71102L WINCH - PLANETARY - LEFT 1
18 720112 CYLINDER INTEGRATED BOOM LIFT 2
19 720122 CYLINDER INTEGRATED POWER TILT 1
20 812A5 BOLT - SOCKET HEAD BUTTON - 3/8 x 1/2 2
21 82210 FLAT WASHER - 3/8 2
22 82510 FLAT WASHER - 3/4 4
23 86075E SNAP-RING .75" EXTERNAL 2
24 86150E SNAP-RING 1.50" INTERNAL 4
25 86150I SNAP-RIG 1.50" INTERNAL 6
26 86287E SNAP-RING 2.875" EXTERNAL 1
