1014 Series

Back to Manual Contents

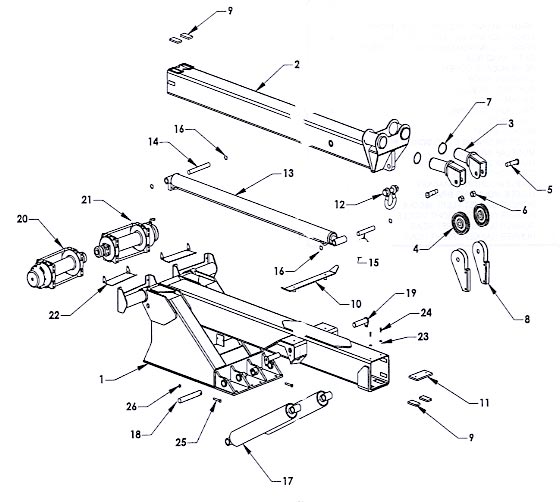

1014 Recovery Boom Components

ITEM PART NUMBER DESCRIPTION NUMBER REQUIRED
1 60610 RECOVERY BOOM 12,000 LB. WINCHES 1
- 60620 RECOVERY BOOM 15,000 LB. WINCHES 1
2 63510 INNER BOOM TUBE 1
3 63520 BOOM END SWIVEL 2
4 69140 PULLEY 7" 2
5 61763 PULLEY BOLT 2
6 83812 NUT 1.125 - 12 NYLON LOCK 2
7 86350E RETAINING RING 3.50 EXTERNAL 2
8 63530 CABLE FOLLOWER 2
9 63595 WEAR PAD 1/2 x 2 x 4 NYLATRON 2
10 63450 BOOM ANTLER 1
11 63431 SHIM PAD 1/2 x 4 x 7.5 UHMW 1
12 84715 9/12 TON SHACKLE WITH NUT & BOLT 2
13 7236145 BOOM EXTENSION CYLINDER 1
14 63545 PIN 1.230 x 9.812 1
15 63435 PIN 1.230 x 7.562 1
16 86125I RETAINING RING 1.25 INTERNAL 4
17 7236144 BOOM LIFT CYLINDER 2
18 63381 PIN 1.480 x 10.125 2
19 63382 PIN 1.480 x 5.75 2
20 71106L WINCH 12,000 LB. LEFT 1
- 71107L WINCH 15,000 LB. LEFT 1
21 71106R WINCH 12,000 LB. RIGHT 1
- 71107R WINCH 15,000 LB. RIGHT 1
22 A9017 TENSION KIT FOR 12,000 LB. WINCH 2
- A9024 TENSION KIT FOR 15,000 LB WINCH 2
23 82130 FLAT WASHER 5/16 2
24 81117 CAP SCREW 5/16 x 7/8 2
25 81453 BOLT 1/2 x 3 COARSE THREAD 2
26 83312 NYLON LOCK NUT 1/2 COARSE THREAD 2
