Autogrip II Components

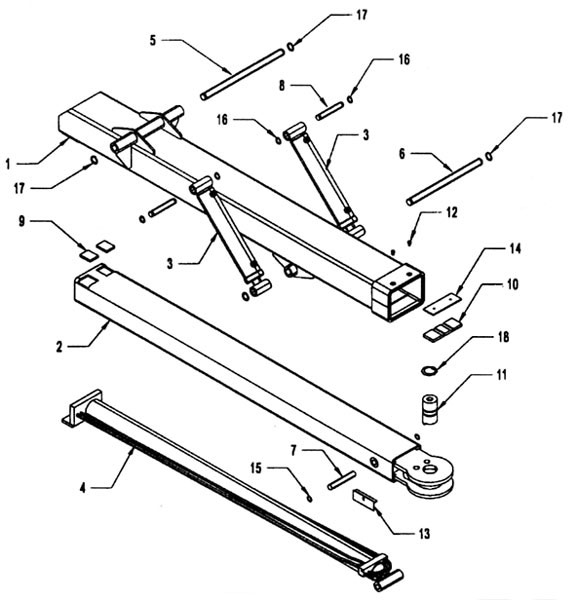

Chevron, Inc. - Series 20 Carrier - AutoGrip II Components

ITEM PART NUMBER DESCRIPTION NUMBER REQUIRED
1 102512 WHEEL LIFT TUBE OUTER 1
2 102522 WHEEL LIFT TUBE INNER 1
3 72135 WHEEL LIFT LIFT CYLINDER 2
4 72129 WHEEL LIFT EXTENSION CYLINDER 1
5 14518 WHEEL LIFT PIVOT PIN 1
6 14519 LIFT CYLINDER PIVOT PIN 1
7 72940 CYLINDER BASE PIN .980 x 8-3/4 1
8 17190 CYLINDER BASE PIN .980 x 5-7/8 2
9 65612 NYLATRON WEAR PAD 2
10 65611 NYLATRON WEAR PAD - GROOVED 1
11 644402 CROSSBAR PIVOT PIN 2-1/2 DIAMETER 1
12 812A5 SOCKET HEAD BUTTON - 3/8 x 1/2 2
13 64358 HOSE CLAMP 2
14 65616 SHIM 1
15 86100l SNAP RING 1.00 INTERNAL 2
16 86100E-1 SNAP RING 1.00 EXTERNAL 7200 4
17 86125E-1 SNAP RING 1.25 EXTERNAL 7200 4
18 86250l SNAP RING 2.500 INTERNAL 1
