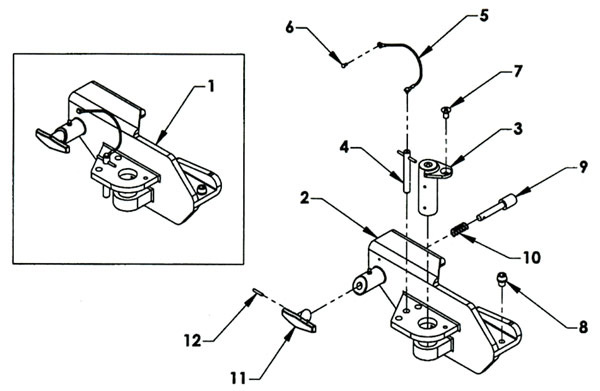

Pivot L-Arm Receiver Group (Optional)

Chevron, Inc. - Series 20 Carrier - Pivot L-Arm Receiver Group (Optional)

ITEM PART NUMBER DESCRIPTION NUMBER REQUIRED
1 659820L PIVOT L-ARM RECEIVER GROUP - LEFT 1
659820R PIVOT L-ARM RECEIVER GROUP - RIGHT (SHOWN) 1
2 659821L PIVOT L-ARM RECEIVER CASTING - LEFT 1
659821R PIVOT L-ARM RECEIVER CASTING - RIGHT (SHOWN) 1
3 659822 L-ARM RECEIVER CASTING PIVOT PIN 1
4 659826 PIVOT LOCK PIN 1
5 659827 LANYARD 1
6 85016 RIVET 1
7 81225 FLAT HEAD SOCKET CAP SCREW 3/8-16 UNC x 1/2 1
8 81226 TAPERED SOCKET CAP SCREW 1/2-13 UNC x 1/2 1
9 659824 7/8 CAM PIN 1
10 89100 CAM PIN SPRING 1
11 659825 T-HANDLE 1
12 84675 ROLL PIN 3/16 x 1 1
