Series 16 Hitch Components

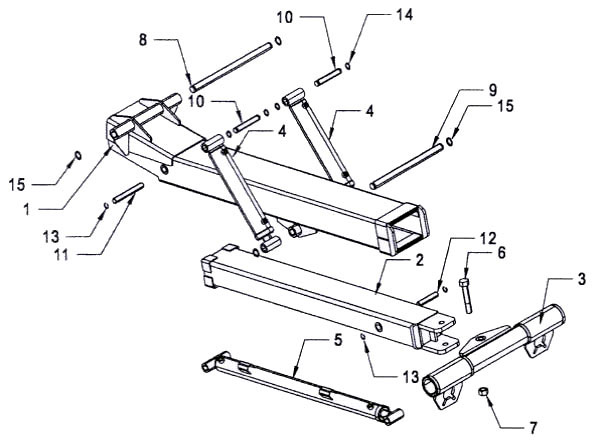

Chevron, Inc. - Series 16 Carrier - Hitch Components

ITEM PART NUMBER DESCRIPTION NUMBER REQUIRED
1 14240 HITCH TUBE - OUTER 1
2 14250 HITCH TUBE - INNER 1
3 15110 TOWBAR 1
4 72135 HITCH LIFT CYLINDER 2
5 72132 HITCH EXTENSION CYLINDER 1
6 15022 TOWBAR BOLT 1
7 83610 7/8 NYLON LOCK NUT 1
8 14518 HITCH/WHEEL LIFT PIVOT PIN 1
9 14519 LIFT CYLINDER PIVOT PIN 1
10 17190 CYLINDER BASE PIN .980 x 5-7/8 SPRING 2
11 72936 CYLINDER BASE PIN .980 x 7-1/8 1
12 72941 CYLINDER ROD PIN .980 x 4-3/4 1
13 86100I SNAP RING 1.00 INTERNAL 4
14 86100E-1 SNAP RIG 1.00 EXTERNAL-7200 4
15 86125E-1 SNAP RIG 1.25 EXTERNAL-7200 4
