Autogrip II Components

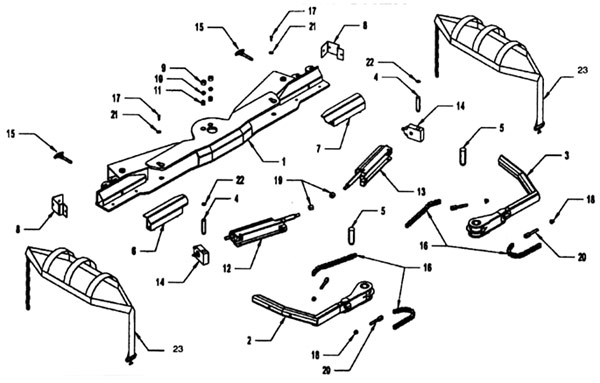

Chevron, Inc. - Series 14 Carrier - AutoGrip II Components

ITEM PART NUMBER DESCRIPTION NUMBER REQUIRED
1 644002 CROSSBAR WELDMENT 1
2 644352CL WHEEL RETAINER LEFT 1
3 644352CR WHEEL RETAINER RIGHT 1
4 644432 WHEEL RETAINER CYLINDER PIN 2
5 644452 ARM PIVOT PIN 2
6 697402L WHEEL SPACER LEFT 1
7 697402R WHEEL SPACER RIGHT 1
8 644292 HOSE GUARD 2
9 64327 SCREW PLUG CROSSBAR DETENT 2
10 69325 CROSSBAR DETENT BALL 2
11 69320 CROSSBAR DETENT SPRING 2
12 720152L WHEEL RETAINER CYLINDER LEFT 1
13 720152R WHEEL RETAINER CYLINDER RIGHT 1
14 727162 L-ARM CYLINDER END BLOCK 2
15 84291 T-PIN 5/8 x 3 2
16 87440 AUTOGRIP ARM CHAIN 4
  81127 5/16 x 1-1/4 SHOULDER SHCS 1/4-20 UNC 4
  83105 1/4-20 UNC NYLON LOCK NUT 4
17 812A5 3/8 ALLEN BOLT 2
18 83411 5/8 NYLON LOCK NUT 4
19 83520 3/4 NYLON LOCK NUT 2
20 64441 CHAIN CLEVIS 4
  81126 5/16 x 1 SHOULDER SHCS 1/4-20 UNC 4
  83105 1/4-20 UNC NYLON LOCK NUT 4
21 82110 5/16 FLAT WASHER 2
22 86100I SNAP RING 1.000" INTERNAL 2
23 65286 BASKET TIRE STRAP - AUTO 2
66287 BASKET TIRE STRAP - TRUCK 2
