Hitch Components

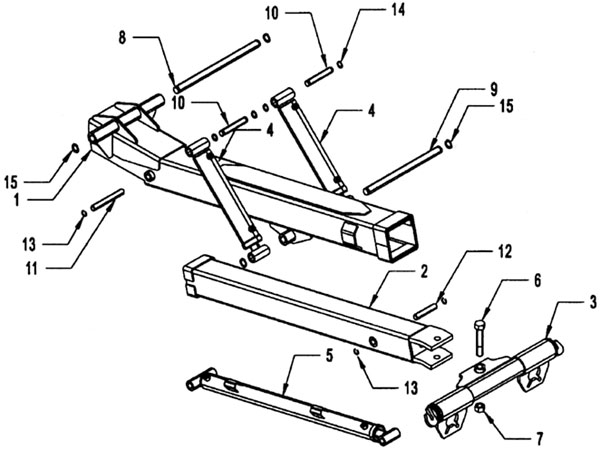

Chevron, Inc. - Series 14 Carrier - Hitch Components

ITEM PART NUMBER DESCRIPTION NUMBER REQUIRED
1 14130H HITCH TUBE OUTER 1
2 14120 HITCH TUBE INNER 1
3 15009 TOWBAR 1
4 72133 HITCH LIFT CYLINDER 2
5 72134 HITCH EXTENSION CYLINDER 1
6 15021 TOWBAR BOLT 1
7 83610 7/8 NYLON LOCK NUT 1
8 14518 HITCH/WHEEL LIFT PIVOT PIN 1
9 14519 LIFT CYLINDER PIVOT PIN 1
10 17190 CYLINDER BASE PIN .980 x 5-7/8 SPRING 2
11 72936 CYLINDER BASE PIN .980 x 7-1/8 1
12 72941 CYLINDER ROD PIN .980 x 4-3/4 1
13 86100I SNAP RING 1.00 INTERNAL 4
14 86100E-1 SNAP RING 1.00 EXTERNAL 7200 4
15 86125E-1 SNAP RING 1.25 EXTERNAL 7200 4
