RENEGADE 408V & 408T

Back to Manual Contents

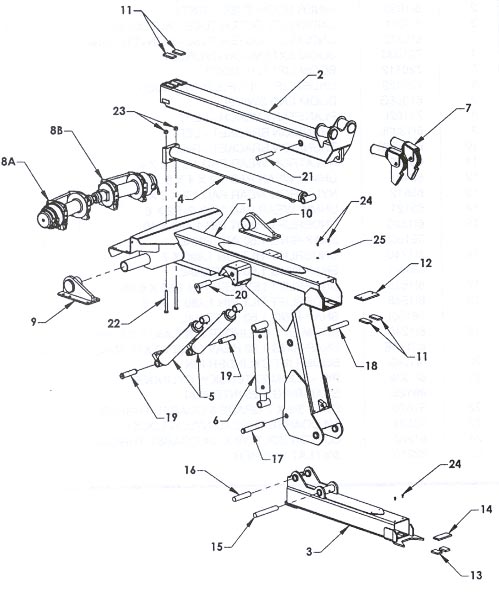

408T Integrated Boom Components - Twin Line

ITEM PART NUMBER DESCRIPTION NUMBER REQUIRED
1 6I1034 INTEGRATED BOOM - OUTER 408T2 1
2 6I1054 INNER BOOM TUBE - 408T2 1
3 6I1071 UNDERLIFT OUTER TUBE - AUTOGRIP 1
-- 6I1072 UNDERLIFT OUTER TUBE - CONVENTIONAL 1
4 721033 BOOM EXTENSION CYLINDER 1
5 720112 BOOM LIFT CYLINDER 2
6 720122 UNDERLIFT TILT/FOLD CYLINDER 1
7 61366G BOOM END SWIVEL 2
8A 71102L PLANETARY WINCH - LEFT 1
8A 71102R PLANETARY WINCH - RIGHT 1
9 6I1330L TRUNNION BRACKET - LEFT 1
10 6I1330R TRUNNION BRACKET - RIGHT 1
11 63595 NYLATRON WEAR PAD 1/2 x 2/4 2
12 63431 UHMW WEAR PAD 1/2 x 4 x 8 1
13 65612 NYLATRON WEAR PAD 1/2 x 2 x 3 2
14 65121 UHMW WEAR PAD 1/2 x 2-1/2 x6 1
15 6I1620 UNDERLIFT PIVOT PIN 1.480 x 10 1
-- 86150I SNAP RING 1.50 INTERNAL 2
16 6I1740 UNDERLIFT TILT PIN 1.480 x 7 1
-- 86150I SNAP RING 1.50 INTERNAL 2
17 6I1625 UNDERLIFT LEVELER PIN 1.50 x 8.25 1
18 6I1545 UNDERLIFT TILT PIN 1.480 x 8-1/8 1
-- 86150I SNAP RING 1.50 INTERNAL 2
19 6I1245 BOOM LIFT CYLINDER PIN 1.480 x 6.5 SRG 1
-- 86150E SNAP-RING 1.50 HEAVY DUTY EXTERNAL 2
20 6I1240 BOOM LIFT CYLINDER PIN 2
21 6I1339 PIN BOOM EXTENSION CYLINDER 1
-- 86125I SNAP-RING 1.25 INTERNAL 2
22 81670 BOLT 3/4 x 7 GRADE 8 COARSE THREAD 2
23 83521 3/4 COARSE THREAD NYLON LOCK NUT 2
24 812A5 BUTTON BOLT 3/8 x 3/4 COARSE THREAD 4
25 82210 3/8 FLAT WASHER 2
